컴퓨터는 다양한 종류의 부품들로 구성되어 있는데 특히 메인보드의 경우에는 모든 부품들을 통합해주는 역할을 하기 때문에 신뢰성 있는 제품을 선택하는 것이 무엇보다도 중요합니다. 그리고 메인보드는 컴퓨터 전체의 크기를 결정하는 가장 중요한 역할을 하는데 공간적인 제약 때문에 작은 크기의 미니PC를 사용해야 하는 분들에게는 Mini-ITX 규격의 메인보드가 적합합니다.


보통 미니PC들은 성능이 떨어질 것이라는 사용자들의 일반적인 인식을 가지고 있는데 이번에 디앤디컴에서 공개한 애즈락 X99E-ITX/ac의 경우에는 고성능 하스웰-E CPU를 지원하기 때문에 고성능 미니PC를 구상하고 있는 분들에게 적합한 제품이라고 할 수 있습니다. 그럼 이번 리뷰에서는 애즈락 X99E-ITX/ac의 디자인과 특징들에 대해서 자세하게 살펴보도록 하겠습니다.






애즈락 X99E-ITX/ac의 박스를 살펴보면 다양한 기능들이 포함되어 있다는 내용들이 설명되어 있었는데 오른쪽 하단을 살펴보면 802.11ac 무선 네트워크 기능을 기본적으로 제공한다는 점이 독특하다고 생각이 되었습니다.





애즈락 X99E-ITX/ac는 디앤디컴에서 수입을 하고 있는데 3년동안 무상보증을 지원합니다. 그리고 디앤디컴은 전국 단위의 서비스 센터를 구축하고 있기 때문에 지방에서도 편리하게 사후지원을 받을 수 있습니다.





박스의 오른쪽 상단을 살펴보면 탐스 하드웨어와 아난드텍에서 추천을 받았다는 것을 표시해주는 스티커가 부착되어 있었습니다. 참고로 두 사이트는 다양한 컴퓨터 관련 정보를 제공하기 때문에 양질의 정보들을 얻을 수 있습니다.





애즈락 X99E-ITX/ac의 가장 중요한 액세서리는 번들 CPU 쿨러를 제공한다는 점입니다. 사실 이러한 종류의 Mini-ITX 메인보드의 경우에는 쿨러 선택의 제약이 있는 편인데 소비자들의 고민을 어느 정도 덜 수 있을 것으로 보입니다.





박스의 뒷면을 살펴보면 애즈락 X99E-ITX/ac의 기능들이 자세하게 설명되어 있었는데 영어로 설명되어 있기는 하지만 어려운 내용은 아니니 참고해 보는 것이 좋을 것 같습니다.





애즈락 X99E-ITX/ac에는 2개의 USB 3.1 A타입 커넥터가 탑재되었는데 기존 USB 3.0에서 이름만 변경된 USB 3.1 GEN 1이 아니라 10Gb/s의 속도를 가진 USB 3.1 GEN 2이기 때문에 더욱 빠른 속도로 주변 기기들을 연결할 수 있습니다.





박스의 뒷면에는 애즈락 X99E-ITX/ac의 스펙이 표시되어 있는데 LGA 2011-3 소켓을 탑재했고 두 개의 DDR4 메모리 슬롯 그리고 하나의 PCIe 3.0 x 16 슬롯이 채택된 것을 확인할 수 있습니다.





박스의 옆면에도 애즈락 X99E-ITX/ac의 특징들이 설명되어 있었는데 니치콘 12K 플래티넘 캐패시터와 사파잉어 블랙 PCB 그리고 울트라 M.2 소켓 등이 탑재된 것을 알 수 있습니다.






박스를 개봉하고 애즈락 X99E-ITX/ac 본체를 살펴보면 스펀지로 제작된 완충제로 보호되고 있었는데 케이블 타이로 단단하게 고정이 되어 있었습니다.





애즈락 X99E-ITX/ac는 Mini-ITX 규격으로 제작이 되었는데 170 x 170mm 크기를 가지고 있기 때문에 상당히 작은 편입니다. 우리들이 일반적으로 사용하는 ATX 규격의 메인보드가 305 x 244mm 인 것을 생각해 크기를 가늠해 볼 수 있습니다.





애즈락 X99E-ITX/ac에는 LGA 2011-V3 소켓이 탑재되었는데 현재는 인텔 코어 i7-5820K와 같은 하스웰-E 프로세서와 인텔 제온과 같은 하스웰-EP 프로세서들을 장착해서 사용할 수 있습니다.





최근에 출시되는 메인보드들은 CPU 자체에 핀이 탑재되어 있지 않고 메인보드 소켓에 핀이 내장되어 있는 경우가 많은데 손으로 만지지 않도록 주의를 하는 것이 좋을 것 같습니다. 그리고 소켓 자체는 2개의 지지대로 단단하게 고정이 되었습니다.





애즈락 X99E-ITX/ac에는 두 개의 DDR4 메모리 슬롯을 지원하는데 하스웰-E가 쿼드 채널을 지원한다는 것을 생각해 보면 조금 아쉽지만 Mini-ITX 폼팩터의 특성상 어쩔 수 없는 부분이라고 생각이 되었습니다.





메모리 슬롯의 옆쪽에는 24핀 ATX 전원 커넥터가 배치되어 있는 것을 알 수 있습니다. 전체적으로 커넥터들이 작은 공간에 모여있는 형태이기 때문에 조립할 때 조금 불편할 수도 있을 것으로 예상이 되었습니다.





애즈락 X99E-ITX/ac에는 하나의 PCI-Express 3.0 x 16 슬롯이 탑재되어 있는데 여러 종류의 그래픽 카드들을 연결해서 사용할 수 있습니다. 참고로 하스웰-E 프로세서는 내장 그래픽 카드가 없기 때문에 반드시 외장 그래픽 카드를 연결해 주어야 합니다.





애즈락 X99E-ITX/ac에는 X99 칩셋이 탑재되었는데 이론적으로 10개의 SATA3와 6개의 USB 3.0 그리고 8개의 USB 2.0 커넥터를 탑재할 수 있고 CPU 오버클럭 기능도 지원을 하고 있습니다. 그리고 칩셋 자체는 방열판으로 보호되고 있었습니다.





메인보드의 중간 부분에는 한 개의 SATA Express 커넥터가 배치되어 있었는데 2개의 SATA3 커넥터와 별도의 보조 커넥터를 동시에 사용합니다. 이론적인 SATA Express는 빠른 속도를 제공하지만 지원되는 제품들이 많지 않습니다. 그리고 위쪽에는 외부 USB 3.0 헤더가 준비되어 있었습니다.





애즈락 X99E-ITX/ac에는 울트라 M.2 소켓이 탑재되어 있는데 SATA3 보다 훨씬 빠른 속도(32Gb/s)를 가지고 있기 때문에 최근에 차세대 규격으로 최근에 많은 관심을 받고 있습니다.





애즈락 X99E-ITX/ac에는 옆쪽에 4개의 SATA3 커넥터와 메인보드 중앙에 SATA Express와 겸용으로 사용할 수 있는 2개의 커넥터를 포함해서 총 6개의 단자가 탑재되었는데 이 정도면 일반적으로 사용하는데 부족하지 않을 것 같습니다.





SATA 커넥터의 옆쪽에는 시스템 패널 헤더와 외부 USB 2.0 헤더 그리고 니치콘 12K 플래티넘 캐패시터가 배치되어 있는 것을 확인할 수 있습니다.





애즈락 X99E-ITX/ac에는 Mini-PCI Express 슬롯이 하나 배치되어 있었는데 동봉되어 있는 802.11 ac 모듈을 연결해서 무선 인터넷이나 블루투스 기능을 사용할 수 있습니다.





보통 메인보드에는 전원이 종료되어도 시간을 계속 측정하기 위해서 별도의 건전지가 내장되어 있는 경우가 많은데 애즈락 X99E-ITX/ac의 경우에는 공간이 없어서 양면 테이프로 고정되어 있다는 점이 독특하다고 생각이 되었습니다.

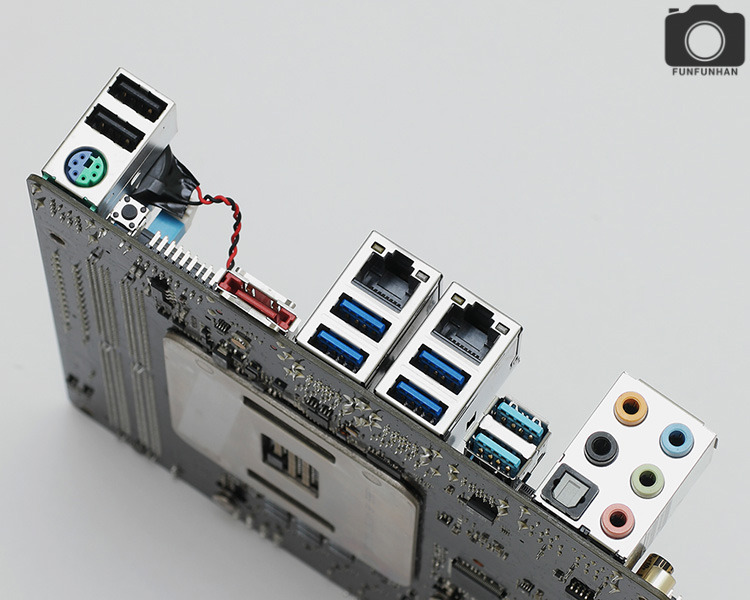

애즈락 X99E-ITX/ac는 Mini-ITX로 디자인이 되었지만 크게 부족하지 않은 커넥터들을 가지고 있었는데 2개의 USB 3.1, 4개의 USB 3.0 그리고 2개의 USB 2.0 커넥터로 구성되어 있었습니다. 그리고 최근에는 많이 사용되지 않는 eSTATA 커넥터도 하나 탑재되어 있었습니다.





애즈락 X99E-ITX/ac에는 두 개의 기가비트 유선 랜 커넥터가 탑재되었는데 두 개를 하나로 묵어서 속도를 향상시킬 수 있는 기술을 지원한다고 합니다. 역시 독특한 특징이라고 할 수 있습니다.





애즈락 X99E-ITX/ac에는 리얼텍 ALC 1150 오디오 칩셋이 탑재되었는데 7.1 채널 오디오 출력이 가능하고 Optical SPDIF 출력 포트도 탑재가 되었습니다.





애즈락 X99E-ITX/ac의 뒷면을 CPU 소켓 부분이 상당히 두꺼운 금속으로 마감이 되어 있는 것을 알 수 있는데 내구성은 상당히 좋을 것으로 예상이 되었습니다.






애즈락 X99E-ITX/ac에 포함되어 있는 액세서리들을 살펴보면 상당히 다채로운 편인 것을 알 수 있는데 CPU 쿨러까지 번들로 포함되어 있기 때문에 추가적인 지출을 줄일 수 있습니다.





우선 메인보드를 설치하는데 가장 중용한 사용자 매뉴얼의 경우에는 한글로도 설명이 되어 있었는데 어느 정도 컴퓨터에 대한 지식이 있는 분들은 어렵지 않게 조립을 할 수 있을 것으로 예상이 됩니다.





설치 가이드의 경우에는 바이오스의 메뉴들에 대해서 설명이 되어 있었는데 영어로만 표시되어 있기 때문에 잘 모르는 내용들은 인터넷의 도움을 받는 것이 좋을 것 같습니다.





매뉴얼과 드라이버 그리고 유틸리티들이 포함되어 있는 DVD도 한 장 동봉되어 있었는데 최근에는 광학 드라이브 자체를 사용하지 않는 경우가 많기 때문에 드라이버들은 애즈락 홈페이지에서 다운로드 받는 것이 좋을 것 같습니다.





애즈락 X99E-ITX/ac의 가장 중요한 특징은 별도의 번들 쿨러를 내장하고 있다는 점인데 추가로 비용을 지불할 필요가 없다는 장점을 가지고 있습니다.

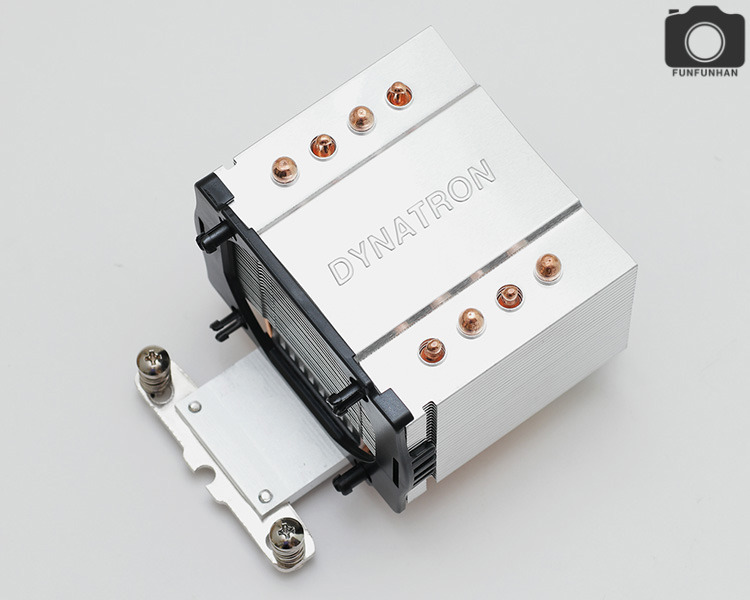

쿨러는 DYNATRON의 R24라는 제품이 선택되었는데 아래쪽을 살펴보면 써멀 컴파운드가 미리 도포되어 있었고 4개의 히트 파이프가 U자 형태로 부착되어 있는 것을 확인할 수 있습니다.





DYNATRON R24 쿨러의 옆쪽에는 같이 동봉되어 있는 팬을 장착해서 사용할 수 있는 슬롯이 준비되어 있었습니다. 애즈락 X99E-ITX/ac는 Mini-ITX로 디자인이 되었기 때문에 다른 쿨러를 사용하려면 미리 호환 여부를 확인해 보아야 하는데 지원하는 제품이 많지 않은 편입니다.





DYNATRON R24에 포함되어 있는 팬은 60mm로 제작이 되었는데 최대 7,000RPM으로 동작을 할 수 있기 때문에 설정에 따라서 어느 정도의 소음이 발생할 수 있습니다.





수냉 쿨러 장착에 사용할 수 있는 플레이트도 하나 포함이 되어 있었는데 쿨러마스터 Seidon 120V Plus/120V CPU와 호환이 된다고 합니다.

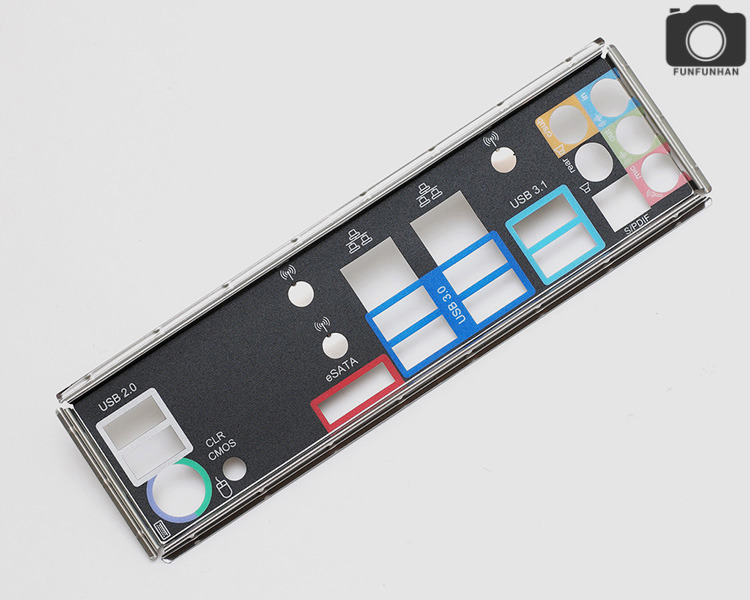

메인보드 백 패널을 살펴보면 특이한 부분은 CMOS를 초기화할 수 있는 버튼이 준비되어 있다는 점과 별도의 안테나 커넥터를 연결할 수 있는 홀이 준비되어 있다는 점입니다.





애즈락 X99E-ITX/ac에는 802.11ac 모듈이 포함되어 있는데 설치 브라켓을 이용해서 Mini-PCI Express 슬롯에 연결해서 사용할 수 있습니다. 그리고 내부 네트워크가 100Mbps로 구성되어 있다면 유선이나 무선이나 크게 속도차이가 없을 수 있습니다.





802.11ac 모듈과 백 패널을 연결해주는 SMA WiFi 안테나 케이블도 하나 포함되어 있었는데 내장되어 있는 부품들을 이용해서 백 패널에 커넥터를 고정시켜줄 수 있습니다.





WiFi 2.4/5GHz 안테나도 하나 포함되어 있는데 백 패널의 커넥터 부분에 케이블을 연결해서 사용할 수 있습니다. 이러한 무선 기능은 애즈락 X99E-ITX/ac을 홈씨어터로 만들어서 거실에 높고 사용할 때에도 상당히 유용하게 사용할 수 있습니다.





애즈락 X99E-ITX/ac에는 2개의 SATA 케이블이 동봉되어 있었는데 하나의 케이블의 한쪽 방향은 기역자 형태로 꺾여 있다는 점이 독특하다고 생각이 되었습니다. 실제로 이러한 꺾인 형태의 케이블은 상당히 편리한 편입니다.





구성품에는 USB 3.0 to USB 2.0 컨버터가 포함되어 있었는데 USB 3.0을 지원하지 않는 케이스에서 전면 USB 기능을 사용하려 할 때 활용할 수 있습니다. 그리고 M.2 설치 나사도 하나 동봉되어 있었습니다.





마지막으로 안테나를 고정할 때 사용하는 양면 스티커와 애즈락 스티커가 포함되어 있었는데 두 스티커 모두 자신이 원하는 장소에 부착해서 사용할 수 있습니다.





지금까지 애즈락 X99E-ITX/ac에 대해서 자세하게 살펴보았는데 X99 칩셋을 사용해서 고성능 프로세서들을 장착해서 사용할 수 있고 Mini-ITX 폼팩터로 제작이 되어서 미니PC 제작할 수 있다는 특징을 가지고 있었습니다. 그리고 번들 쿨러를 내장해서 추가적인 비용 지출을 줄일 수 있고 특히 802.11 ac 무선랜과 블루투스 기능을 내장해서 고성능 HTPC로 사용할 수 있는 장점을 가진 메인보드라고 생각이 되었습니다. 그렇지만 Mini-ITX 폼팩터의 특성상 ATX에 비해서 확장성이 부족하다는 점은 근본적인 한계라고 생각이 되었습니다. 그럼 다음 리뷰에서는 애즈락 X99E-ITX/ac의 성능에 대해서 확인해 보도록 하겠습니다.
